HowTo – DX3R Antennenkabel reparieren
Die Spektrum DX3R Fernsteuerung ist weitreich bekannt für ihre enorme Reichweite und unanfälligkeit gegenüber Störungen.
Nach ein bisschen Fahren war aber plötzlich nichts mehr mit Reichweite. Der Empfänger brachte die Servos in die Failsafeposition und das Auto ließ sich nurnoch aus maximal 10 Metern Entfernung steuern. Uns war klar, dass da irgendwas nicht stimmte, doch keiner wusste genau, was los war. Nach der Überprüfung der Fernsteuerung musste der Felher wohl am Auto liegen. Die Elektronik sah in Ordnung aus, der SR-3100 Empfänger soweit auch, doch dann fiel uns auf, dass das Antennenkabel etwas abgerissen war. Die 2,4 GHz DSM 2 Modulation der Spektrum DX3R braucht am Empfänger ein zweilitziges Kabel. Das ist auf den ersten Blick zusehen, da aus dem Antennenkabel am Empfänger am Ende die innere Litze aus der äußeren hervorkommt. Dieses Stück fehlte jedoch.

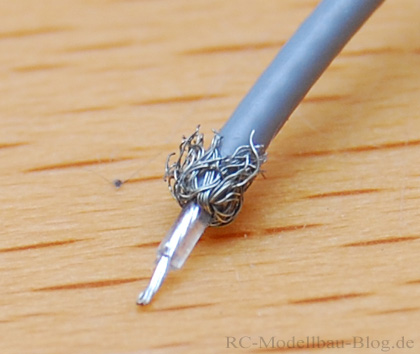

Originales Antennenkabel
Da wir einige Erfahrung im Umgang mit dem Lötkolben haben, haben wir uns entschlossen, ein neues Stück Kabel anzulöten, damit die volle Reichweite wieder hergestellt wird und kein neuer, teurer Empfänger gekauft werden muss. Erstmal haben wir die Ummantelung etwas abgelöst, damit der Anfang der inneren Litze freiliegt. Diese haben wir mit viel Vorsicht abisoliert, damit das Kabel nicht beschädigt wird, da wir nicht noch mehr von dem Kabel verschwenden wollten.

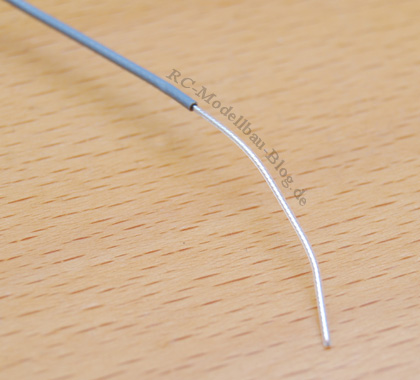

Abgerissenes Antennenkabel
Das Antennenkabel sollte immer auf einer bestimmten Länge bleiben, mit der die Fernsteueranlage optimal arbeitet. Also durfte das anzulötende Stück nicht länger oder kürzer sein, als das “originale”. Da wir zum Glück einen zweiten (funktionstüchtigen) SR-3100 hatten, konnten wir an diesem die Länge des Kabels bestimmen und somit ein etwa 5cm langes Kabel anlöten (die exakte Länge des freien Kabelstückes werden wir noch bestimmen).

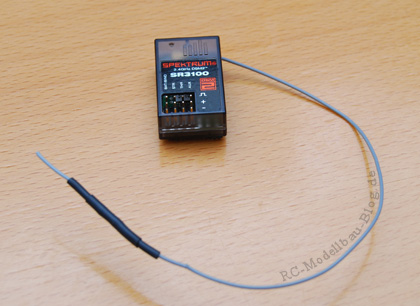

Beim Löten muss man unbedingt drauf achten, dass keine der äußeren-Litzenkabel an die inneren gekommen! Wir haben die abstehende äüßeren also etwas nach hinten gebogen, damit sie keinen Kontakt haben. Nach dem Löten haben wir dann etwas Schrumpfschlauch großzügig um die Lötstelle gezogen, damit das Kabel nicht erneut abreißt.

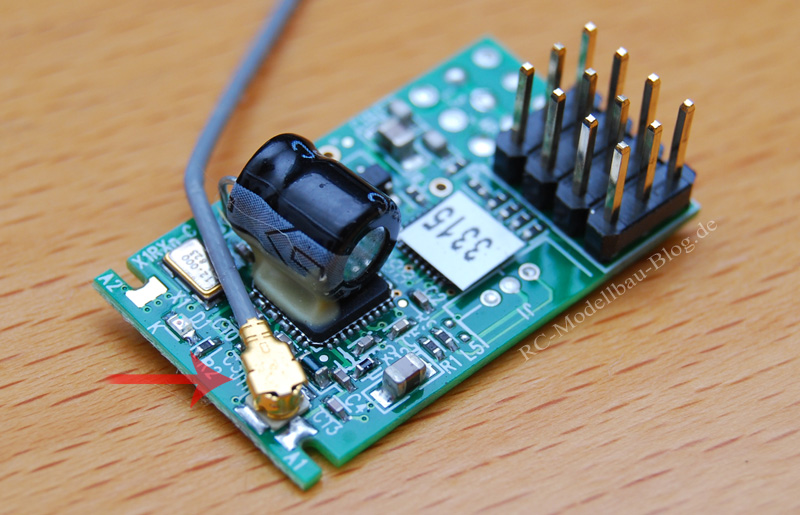

Öffnen braucht man den Empfänger eigentlich nicht dafür. Wir haben jedoch den Empfänger geöffent, um die Antenne abstecken zu können, damit beim Löten nicht der Empfänger am Kabel mit dran hängt und stört. Zum öffnen muss man seitlich nur die kleinen Widerhaken eindrücken und die obere Abdeckung abziehen.
Also, sollte dem Empfänger mal ein Teil des Kabels fehlen, kann man ein anadriges Kabel als Ersatz anlöten, aber nur wenn man ausreichend Erfahrung hat. Ansonsten kauft man sich lieber einen neuen Empfänger.
Klicken zum Vergrößern
Es gäbe die Möglichkeit, auch einfach eine neue Antenne einzustecken auf der Platine, doch wir haben im Internet keine seperat erhältliche Ersatzantenne für den SR-3100 gefunden.
#Update:#
Wir haben in Erfahrung gebracht, dass nur die oberen paar Centimeter die eigentliche Antenne darstellen. Der rest dient als abgeschirmtes “Verlängerungskabel”, damit die Antenne im Empfangsbereich platziert werden kann.
