HowTo – SPEKTRUM DX3S Displaybeleuchtung
Ich habe die SPEKTRUM DX3S ja nun schon etwas länger und habe in vielen Foren und auf Bildern Fernsteuerungen (bisher nur DX3R und andere) mit einem beleuchteten Display gesehen.
Das Display der SPEKTRUM DX3S ist normalerweise unbeleuchtet und teilweise bei ungüstigem Lichteinfall relativ schlecht zu lesen. Um nicht immer die Fernsteuerung in der Hand drehen zu müssen, um was auf dem Display lesen zu können, habe ich mich entschieden, meine Fernsteuerung auch zu beleuchten. Die 3 Teile, die benötigt werden, waren schnell bestellt und am übernächsten Tag auch schon da. Für den Umbau benötigt man eine Leuchtfolie und einen EL-Inverter, der aus den etwa 5V der vier Akkus in 110V mit einer Ausgangsfrequenz von 700 Hz umwandelt, womit die Leuchfolie dann betrieben wird (Die Folie und der EL-Inverter sind bei Conrad.de zu bekommen). Wie die DX3S geöffnet wird, habe ich bereits hier beschrieben:
HowTo – SPEKTRUM DX3S öffnen
Optional kann man sich noch einen zweiten Schalter neben dem Ein- / Ausschalter der Fernsteuerung einbauen, um die Displaybeleuchtung während dem Betrieb der Fernsteuerung ausschalten zu können.

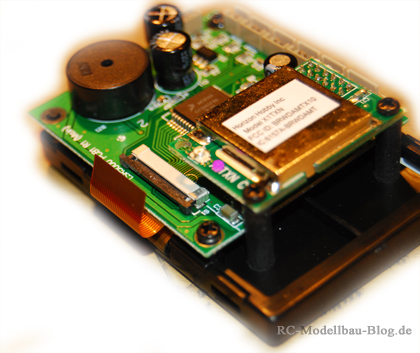

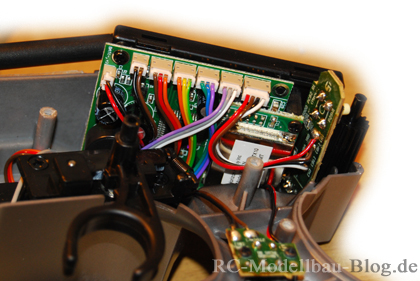

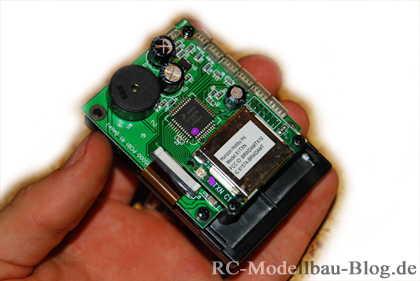

Bevor man irgendetwas macht, BATTERIEN RAUS!! Ganz wichtig, um keinen Kurzschluss zu riskieren oder ähnliches. Dann muss man das Display von dem Gehäuse der DX3S trennen. Dazu fotografiert man am besten die momentane Steckerposition der Kabel am Display, um diese nacher wieder richtig anschliessen zu können. Hier ist ein Bild von meinem Display:
Bevor man dies als Vorlage nimmt, um selber keins machen zu müssen, sollte man nachsehen, ob seine Kabel 100% gleich angeschlossen sind, um gegebenenfalls nach dem zusammenbau Kurzschlüsse oder Fehlfunktionen zu verhindern!
Bis man das Display ganz einzeln in Händen hält, muss man noch ein kleines breites Kabel lösen, was ganz einfach geht, indem man das schwarze Stück an der Halterung nach außen zieht.

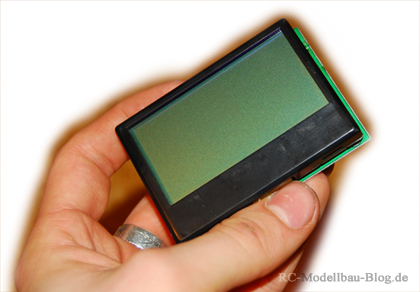

Wenn man nun das LCD Display aus der Plastikverschalung nimmt, kann man die Reflektionsfolie abziehen.

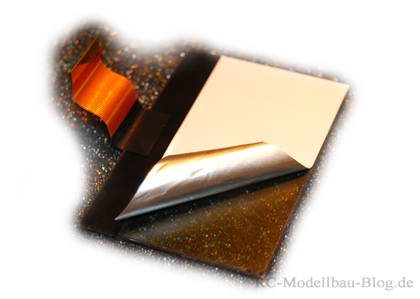

Die Reflektionsfolie habe ich mit einem Föhn, viel Geduld und vorallem Gefühl abgezogen! Man darf da auf garkeinen Fall zu hektrisch dran gehen, da sonst das LCD Display ganz schnell beschädigt werden kann, aber wenn man sich da Zeit lässt und immer gleichmäßig und langsam zieht, ist das kein Problem.

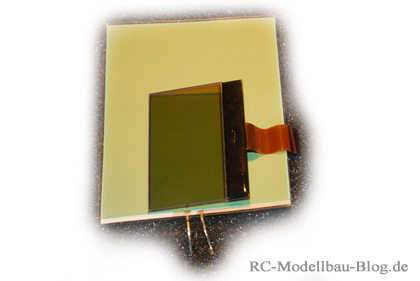

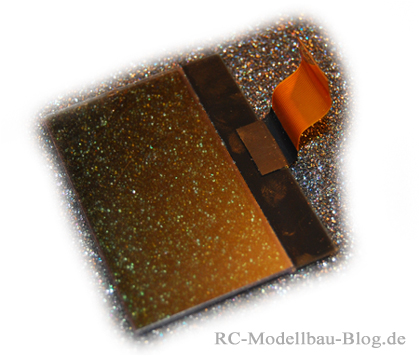

Wenn die Folie dann komplett abgezogen ist, hat man im Prinzip nurnoch eine klare Scheibe, hinter die dann die Leuchtfolie geklebt wird. Man sollte beim abziehen der Folie saubere Finger haben und in einem möglichst staubfreien Umfeld arbeiten, da man Verunreinigungen kaum noch von dem kleinen klebefilm auf dem Glas wegbekommt.

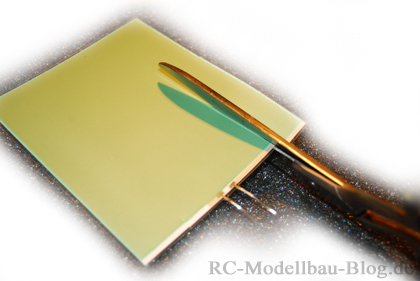

Nun kann man die Leuchtfolie zuschneiden. Anfangs lieber zu wenig, als zu viel wegschneiden, weil wenn die Folie einmal flasch beschnitten ist, kann man dies nichtmehr rückgängig machen!

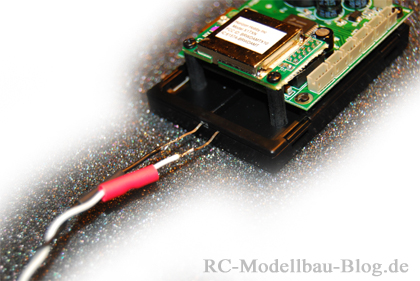

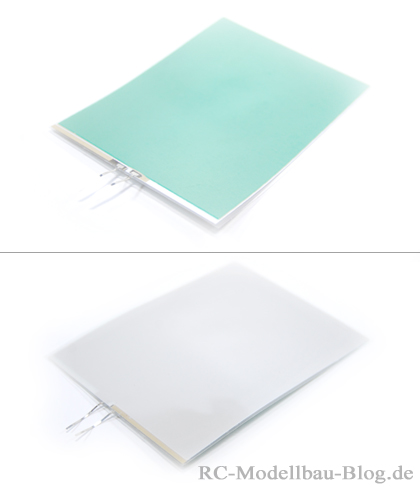

Da ich vorher nicht wusste, wie es richtig geht, habe ich die Folie zuerst falschrum an das Display geklebt. Eigentlich muss die weisse Seite an das Display, da diese leuchtet. Auf den Fotos ist immer die blau-grüne Seite am Display. Einfach ignorieren
Jetzt kann man anfangen den Inverter in die Fernsteuerung einzusetzen, um diesen anschliessend zu verkabeln.

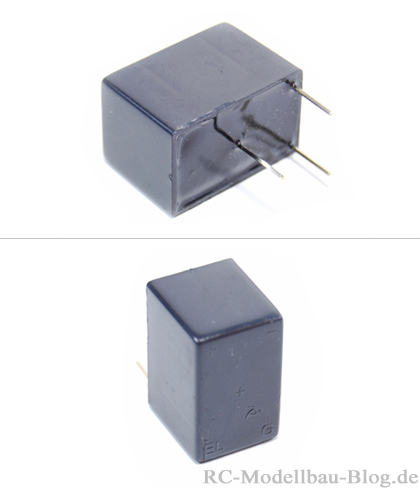

Wie der Inverter angeschlssen wird, steht auf der Rückseite. Die Massekabel der Stromquelle und der Leuchtfolie sind die gleichen, G. Der Pluspol der Quelle wird an + gelötet und der Pluspol des Inverters an EL.

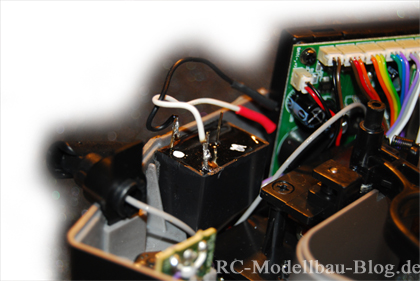

Den Inverter habe ich mit doppelseitigem Klebeband an der Innenseite der DX3S befestigt.

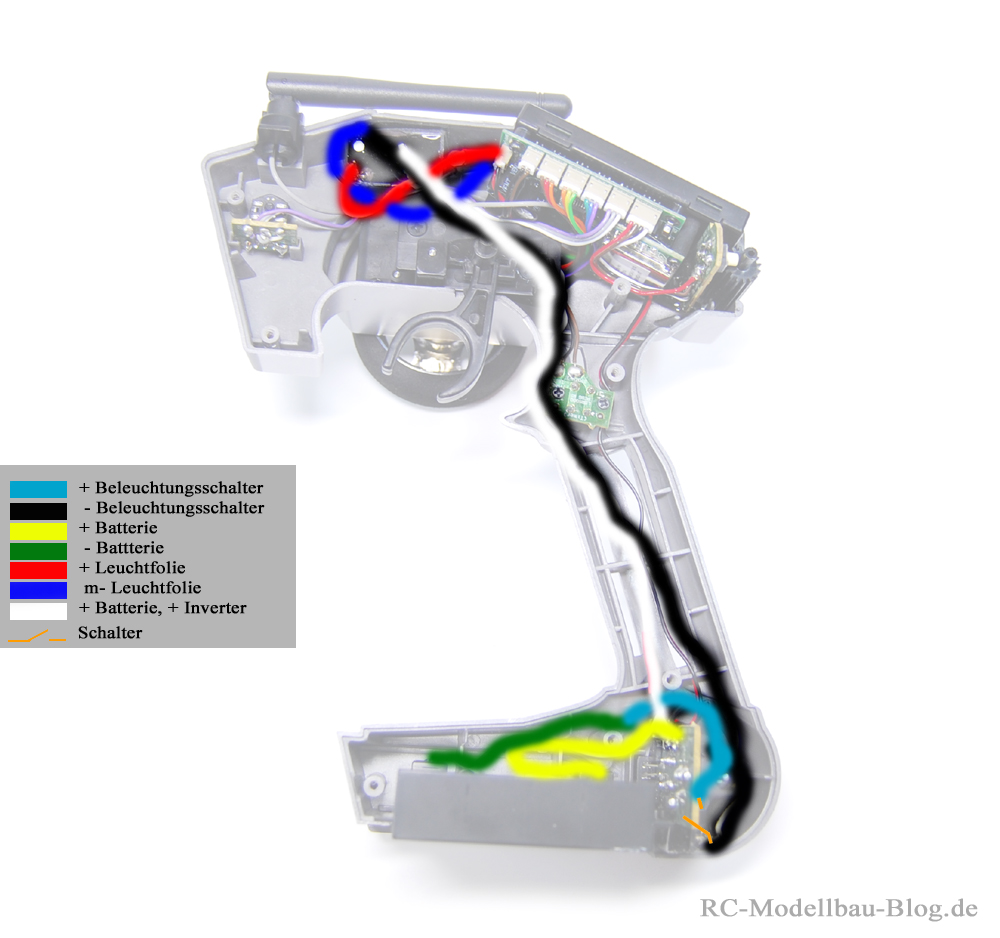

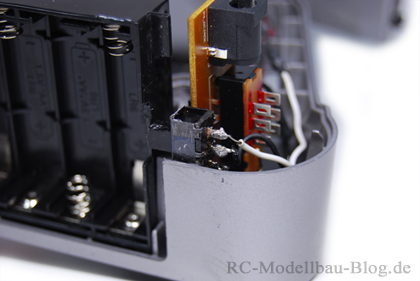

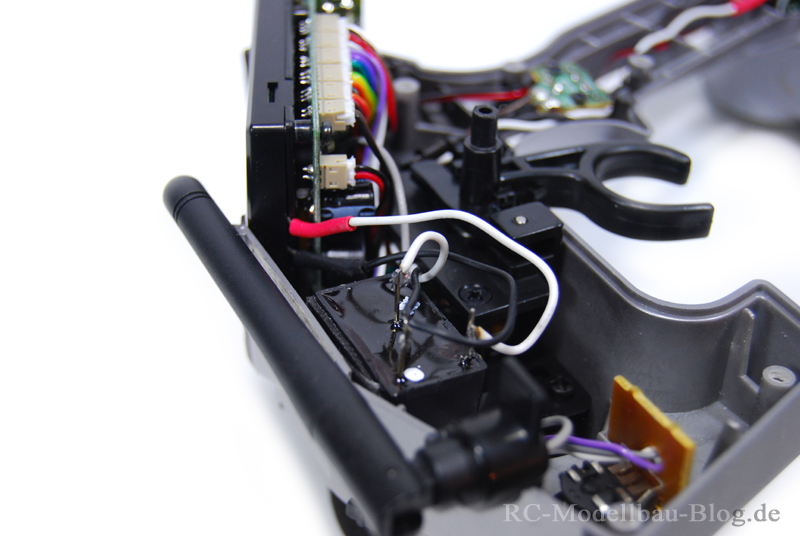

Zusätzlich habe ich noch einen Schalter im Batteriefach angebracht, um die Beleuchtung bei bedarf ausschalten zu können. Damit die Fernsteuerung an sein kann, wenn die Beleuchtung aus ist, muss man den Schalter der Fernsteuerung und den zusätzlichen Schalter mit dem rest wie folgt verlöten:

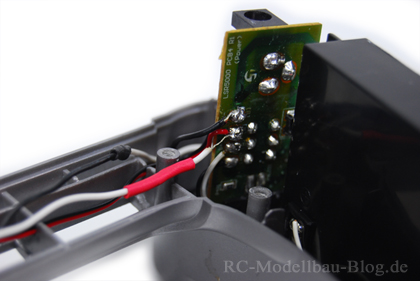

Hier nochmal die einzelnen wichtigen Stellen im Detial:
Nach dem Verkabeln und vor dem schliessen der DX3S sollte mal die Funktionen kurz überprüfen, um sich Arbeit zu ersparen falls einem erst am Ende auffallen würde, dass etwas nicht funktioniert.

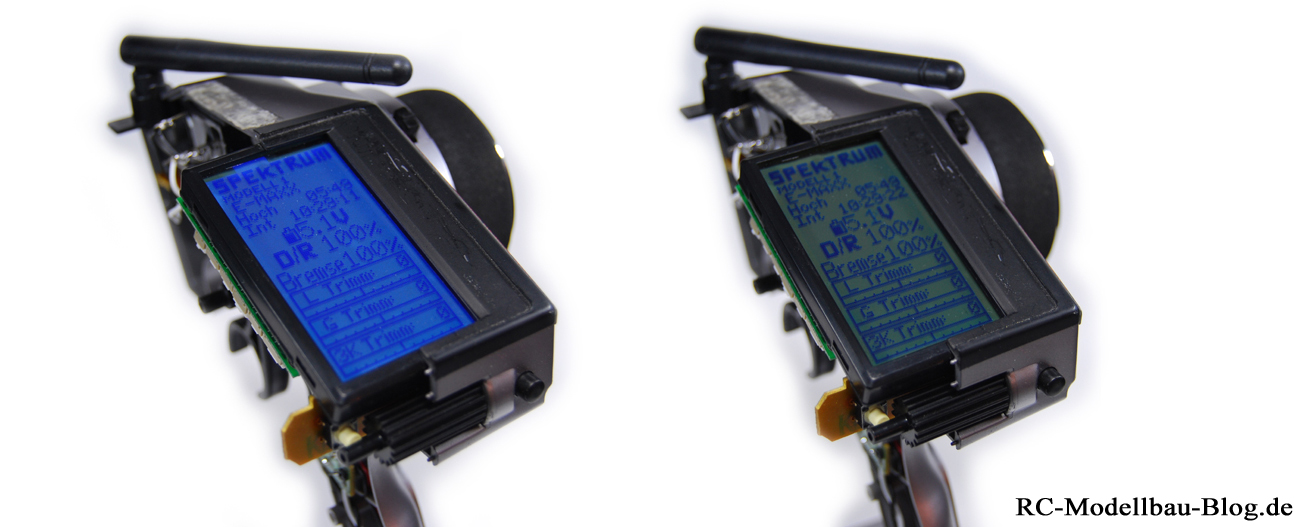

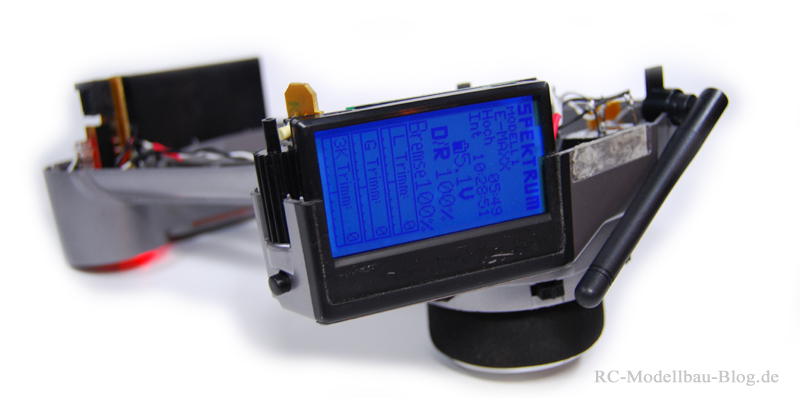

Die Belechtung hat sich bereits im Alltag bewährt und nach diesem recht aufwändigen Umbau ist man dann froh, wenn es vorrüber ist. Der Ergebnis lässt sich auf jeden Fall sehen und ist nicht nur attraktiv, sondern auch funktional
Wenn jemand fragen hat, einfach ein Comment schreiben, wir helfen gerne!
Was haltet ihr von der Displaybeleuchtung? Würdet ihr euch zutrauen das auch zu machen, beziehungsweise habt ihr sowas auch schonmal gemacht?
Leon…
