HowTo – Goldstecker an BL-Motor, Regler
Es gibt zwei möglichkeiten bei solchen Brushless Motoren, einmal den Regler mit dem Motor dauerhaft verlöten, oder Stecker an Regler und Motor machen, sodass man sie auch trennen kann. Erst hatte ich den Regler fest mit dem Motor verlötet, da so nur der Widerstand des Kabels da ist und keiner eines Steckers, der durch seinen Widerstand Spannung und somit Leistung schluckt. Ich habe mir im Internet ein paar 3,5mm Goldstecker bestellt, um die Lösung Nr. 2 mit den Steckern anzugehen, da es mir zu doof war, den Motor mit auszubauen, wenn ich den Regler ausbauen musste und andersrum, außerdem waren die Reglerkabel etwas zu kurz, was ich dadurch auch beheben konnte.

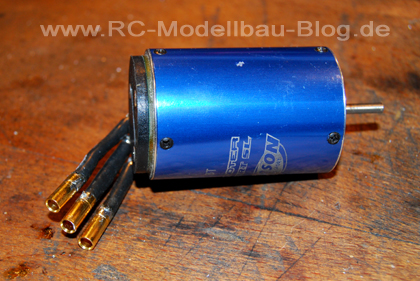

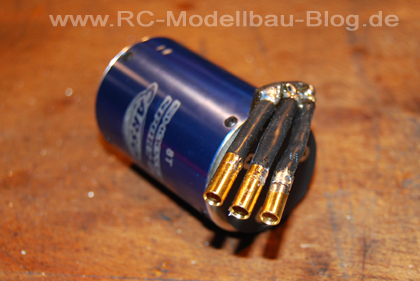

Hier die drei Buchsen mit jeh einem Stück Kabel.
(Noch ohne Schrumpfschlauch)

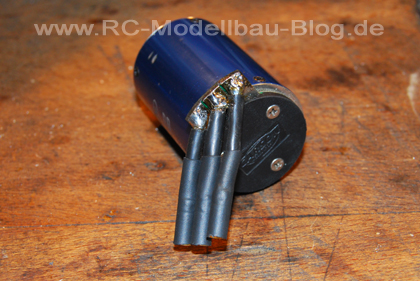

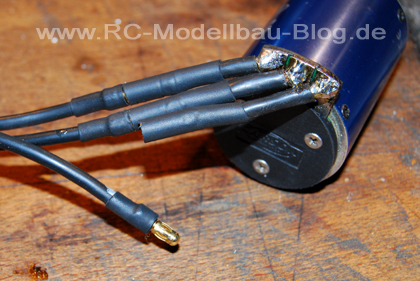

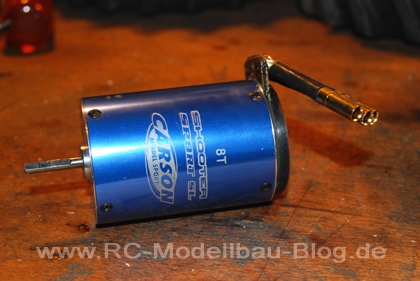

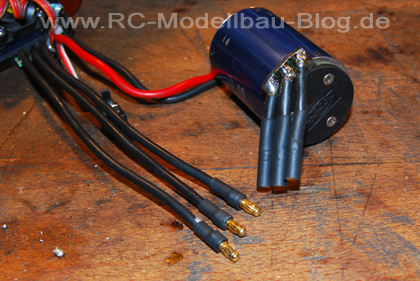

Als erstes habe ich die Kabel, die Motor und Regler verbinden am Regler abgelötet. Dann habe ich an die freien Kabelenden die Goldstecker gelötet und dann ein wenig Schrumpfschlau drum gemacht zur Isolierung, damit bei Berührungen der Stecker untereinander kein Kurzschluss entsteht. Damit war der Regler auch schon fertig. Jetzt ging’s zum Motor. Da wie gesagt die Kabel etwas zu kurz waren und ich mich nicht auf die kleine Verlängerung durch die Stecker verlassen wollte und da man die Buchsen schlecht direkt an den Motor löten kann, habe ich vom Motor aus kurze Kabel angelötet, bevor die Buchsen drankamen. Somit hatte ich meine Verlängerung und die Buchsen waren etwas flexibel am Motor befestigt. Die 3,5mm Goldstecker sind perfekt für die Kabel, da die Kabel recht genau dem Innendurchmesser des Steckers entsprechen und so wunderbar zu verlöten sind. Um die Goldbuchsen am Motor habe ich dann ebenfalls Schrumpfschlauch gestülpt und mit einem Feuerzeug geschrumpft.

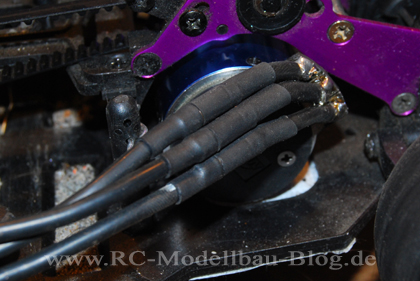

Somit war das ganze so gut, wie erledigt und ich konnte beides zurück in den HPI Sprint einbauen. Da ich jetzt eine längere Distanz zwischen Motor und Regler überbrücken kann, hatte ich die Möglichkeit, den Regler weit vorne zu platzieren, was eine bessere Gewichtsverteilung bietet.
Da die Goldstecker durch ihre spezielle Goldbeschichtung nahezu ohne Widerstand leiten, brauche ich auch keine Sorge vor einem Leistungsabfall zu haben auf Grund der Steckverbindungen und ich kann den Motor getrennt vom Regler ausbauen.
Für den kleinen Preis und sehr Geringen Aufwand ist dies auf jeden Fall für alle zu empfehlen, die den Regler / Motor oft ausbauen müssen, oder aus anderen Gründen keine statische Verbindung zwischen Regler und Motor gebrauchen können.
Leon…
