HowTo – E-Clips montieren / demontieren

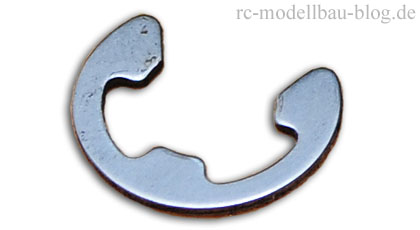

Der hier zusehende Clip ist ein sogenannter E-Clip. Wieso E-Clip ? Schlicht weil die Form des Clips start einem “E” ähnelt. Die Clips bestehen im Normalfall aus Federstahl und werden meist im Modellbau dazu eingesetzt bestimmte Teile, z.B. Zahnräder oder Dämpferplatten, auf runden Wellen zuhalten.
Die Montage ist eigentlich sehr einfach und schnell vorgenommen, wenn man aber nicht weiß wie man am besten an die Sache herangehen soll, kann es schnell zu einem Problem werden.
Ich gehe immer folgendermaßen vor: Zuerst lege ich den E-Clip einfach auf Welle, also so dass er bereits in der Nut der Welle sitzt.

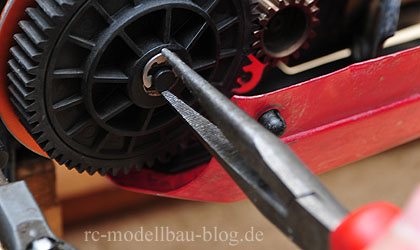

Dann schnappe ich mir eine Zange und greife den E-Clip wie es auf dem Foto zusehen ist. Sehr gut macht sich hier eine Zange deren Flächen gerillt sind, da der E-Clip dann besseren Halt hat.

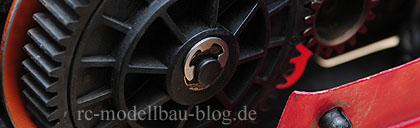

Mit etwas Kraft, clippst man den E-Clip nun einfach auf die Welle. Schon sitzt er perfekt und in diesem Fall ist das Hauptzahnrad vom Baja 5B SS damit auf der Welle fest platziert.
Es gibt auch Wellen, z.B. bei FG, da ist die Welle nicht rund, sondern auf den beiden gegenüberliegenden Seite ist die Welle abgeflacht. Hier muss der E-Clip dann so platziert werden, dass das mittlere Stück, quasi der mittlere Strich des “E”s, auf das abgeflachte Stück der Welle kommt, sonst hält der Clip nicht richtig und ihr verliert ihn später.

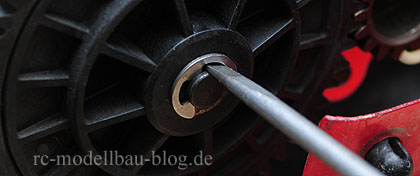

Kommen wir noch zum entfernen von diesen E-Clips. Hierzu nimmt man am besten einen flachen Schraubenzieher und geht zwischen E-Clip und Welle wie auf dem Bild zusehen ist. Jetzt dreht man den Schraubenzieher einfach etwas und der E-Clip springt von der Welle. Wenn sich der E-Clip mitdreht, muss man ihn einfach mit der anderen Hand etwas festhalten, während man den Schraubenzieher dreht.
Sollte es Probleme geben oder es fehlt Euch noch etwas in diesem HowTo, dann meldet Euch doch einfach in einem Kommentar.
Sebastian …
guter bericht! aber wenn man die entfernt sollte man was drüber halten denn die fliegen gerne wo hin wo man sie nicht mehr findet oder wo man am nächsten tag mit dem staubsauger drübergeht und ein *KLACK KNIRSCH* vernimmt und sich dann noch meh als beim verlieren ärgert. geht gut wenn man einfach ein tuch nimmt, die hand tuts aber auch
gru8 heinrich
