HowTo – Ladekabel für Akkus mit Goldsteckern
Wenn man sich dazu entscheidet seine Akkus im RC Car mit hochwertigen Goldstecker aufzurüsten, z.B. mit 4mm Goldsteckern, hat man man zwangsläufig das Problem, dass das alte Ladekabel fürs Ladegerät nicht mehr passt. Meist hat man das Ladekabel für Tamiyastecker.
Je nach Ladegerät ist es manchmal so, dass das Ladegerät ausschließlich einen Ladestecker mit Tamiya Anschluss besitzt. Hier gibt es dann zwei Möglichkeiten. Entweder man bastelt sich einen Adapter von Tamiyasteckern auf Goldstecker, oder man schneidet den Tamiyastecker ab. Am Besten schneidet man ihn so ab, dass man noch möglichst viel Kabel am Ladegerät bleibt. Nun kann man die Goldstecker direkt anlöten. Hier sollte man unbedingt beim Anlöten darauf achten, dass man die Pole nicht vertauscht, sonst kann es später einen Kurzschluss geben.

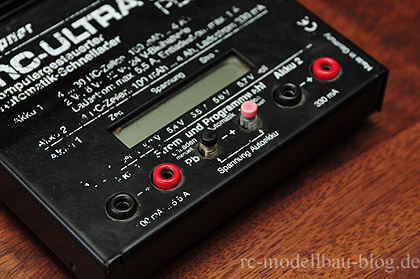

Hat man dagegen ein “fortschrittlicheres” Ladegerät mit Buchsen für Bananstecker dann hat man wieder einige Möglichkeiten. Die Möglichkeiten sind davon abhängig wie die Stecker / Buchsen am Akkupack angelötet wurden. Hat der Akku z.B. an beiden Kabeln den Stecker, dann kann man die 4mm Goldstecker direkt in die Bananensteckerbuchsen stecken. Man benötigt also keinen Adapter. Wer andere Goldstecker hat, z.B. 5mm oder 3mm Goldstecker, der muss sich in jemand Fall ein Ladekabel basteln.

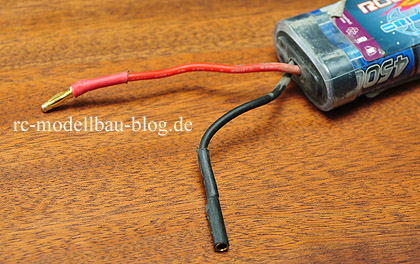

Jetzt noch die anderen Möglichkeiten bei 4mm Goldsteckern. Wenn man am Akku zwei mal Buchsen hat, braucht man auch in jedem Fall ein Ladekabel. Hat man einmal Buchse und einmal Stecker an den Kabeln, dann kann man das Kabel mit Stecker direkt in die Buchse am Ladegerät stecken. Für das Akkukabel mit Buchse muss man ein einzelnes Ladekabel mit Goldstecker auf der einen Seite und Bananenstecker auf der anderen basteln.
Das Basteln ansich ist nicht so schwer, wenn man bereit die Goldstecker an den Akku gelötet hat, hat man darin ja bereits etwas Übung. Die Bananenstecker anzubringen ist sehr simpel.

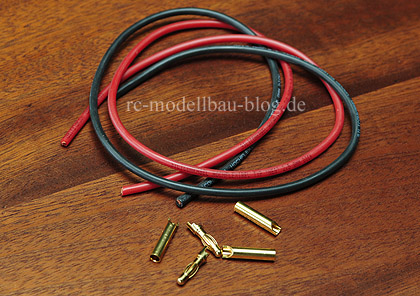

Für ein Ladekabel benötigt man:
- Einen oder zwei Goldstecker
- Ein Kabel oder zwei Kabel
- Einen oder zwei Bananenstecker
Wieso immer einen oder zwei ? Ganz einfach, wenn man einen Akku hat, der Stecker und Buchse hat, benötigt man nur ein Kabel. Undzwar um das Akkukabel mit Buchse mit dem Lader verbinden zu können. Wenn der Akku aber wie schon gesagt zwei Buchsen hat, dann benötigt man für beide Akkukabel Verbindungskabel zum Ladegerät.
Das Kabel an sich kann man rund 20 cm lang machen, in der Regel ist das eine gute und praktische Länge. An beiden Ende wird dann ein kurzes Stück abisoliert, also von der Gummiummantelung befreit. Dies geht am Besten mit einer speziellen Abisolierzange oder mit einer Schere oder eine Messer. Dabei darauf achten, dass man nur die Ummantelung entfernt und nicht Teile des Kabels ansich. Das abisolierte Ende an das der Goldstecker kommt, muss nur rund 3-5 mm abisoliert werden. Das andere Ende für den Bananenstecker sollte in der Regel etwas mehr abisoliert und dann verdreht werden.

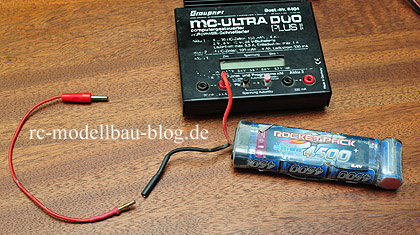

An das eine Ende lötet man also den Goldstecker. An das andere montiert man den Banenstecker. Diese sind im Normalfall geschraubt, die Montage gestalltet sich also einfach und schnell. Fertig ist das individuell passende selbstgemacht Ladegkabel
.
Gibt es Fragen zu diesem Tutorial ?
