HowTo – Abgerissenes Antennenkabel ersetzen

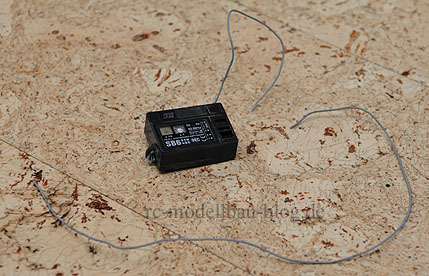

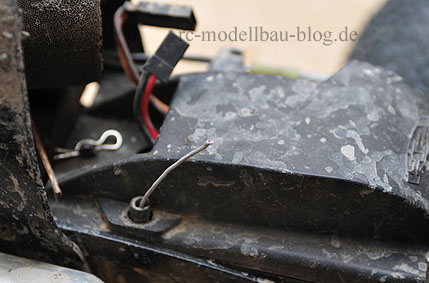

Nachdem es mir gestern bei einem etwas größeren Sprung und einer nicht ganz sanften Landung mein Antennenkabel am Savage abgerissen hat, muss jetzt ein neues her.
Erst denkt man vielleicht wenn man das Kabel sieht, dass man einen neuen Empfänger braucht oder eine spezielle Antenne … dem ist aber nicht so.
Eine abgerissene Antenne , ich sag mal, hört sich schlimmer an als es ist. Ich hatte mit meiner Graupner XS-6 noch rund 15m weit Empfang, trotz mehr als 20cm fehlenden Kabels … allerdings sollte man es tunlichst vermeiden dann weiter zu fahren.

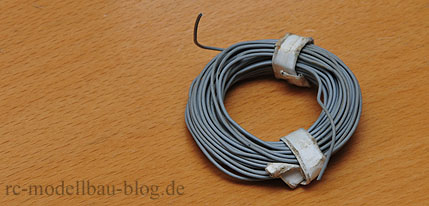

Eine neue Antenne muss also her. Normal bekommt man in jedem Modellbauladen oder in Online Shops Antennenkabel. Meist sind das dann etwa 10m aufgewickeltes, durchgehendes Kabel. Theoretisch könnte man auch ein normales anderes einadriges, dünnes Kabel verwenden, aber die Antennenkabel haben dann auch den richtigen Durchmesser für die Antennenröhrchen und damit klappt es einfach auf jeden Fall.

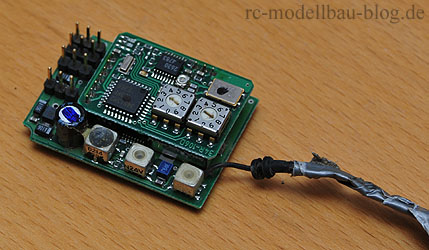

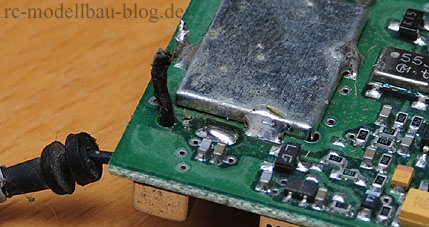

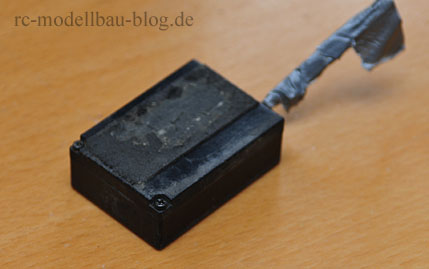

Als erstes öffnet man den Empfänger (eventuell könnte dabei die Garantie verloren gehen) nun sieht man den Lötpunkt wo das Antennenkabel mit der Platine verlötet ist. Jetzt vorsichtig mit einem Lötkolben ablöten und das restliche Kabel entfernen. Dabei sollte man unbedingt darauf achten, dass man keine umliegenden Komponenten zerstört !

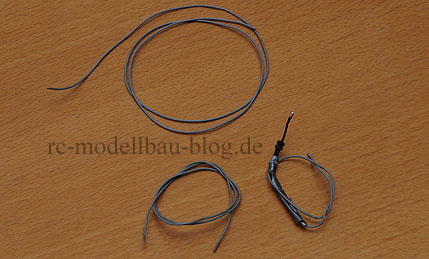

Anschließend muss man die Gesamtlänge der alten Antenne ausmessen. Also das gerade ausgelöste Stück und das vorher abgerissene Stück. Es ist also wirklich wichtig, dass ihr das abgerissene Stück wieder findet, oder ihr messt die Länge am Anfang einfach ab, dann seit ihr auf der sicheren Seite.
Das neue Antennenkabel muss genau so lang sein wie das originale, sonst kann es unter Umständen zu fehlerhaften Übertragungen kommen.

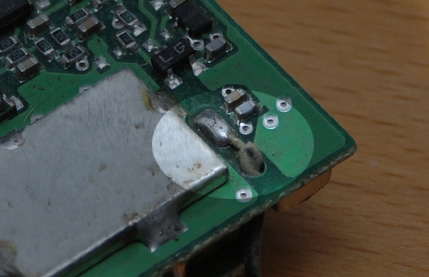

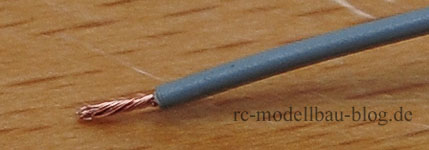

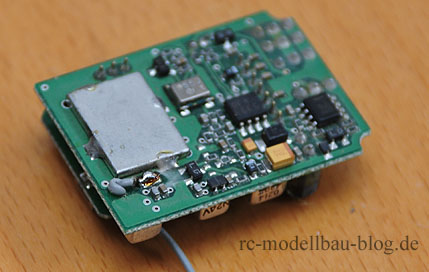

Man isoliert wenige Millimeter an einem Ende des auf die richtige Länge gestuzten Kabels ab und lötet dieses mit viel Gefühl an die Platine, dort wo die alte Antenne auch saß.

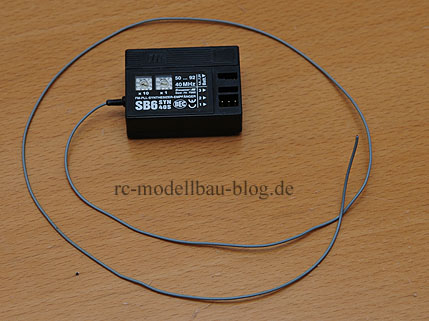

Zum Schluss schließt man den Empfänger wieder und die Mission ist abgeschlossen. Alles in Allem benötigt man für die Aktion bei heißem Lötkolben vielleicht 5 bis 10 Minuten.
Ich wünsche Euch viel Erfolg. Wir übernehmen natürlich keinerlei Haftung oder ähnliches, falls etwas schief geht. Wer sich aber etwas bemüht, sollte damit wirklich keinerlei Probleme haben.
Da die Aktion so einfach ist, stört es mich mittlerweile garnicht mehr groß wenn mal wieder ein Kabel reißt. Es ist zwar ärgerlich aber nicht weiter schlimm oder mit großen Kosten verbunden.
Sebastian …
<bilder folgen>
hi,
ich hab auch schon neue antennen angelötet und finde diesen beitrag echt gut! allerdings sollte man nicht undbedingt einadrige kabel benutzen, da diese beim verwenden eines antennenkabels mit spritschlauch als flex-stück eher brechen (der draht), also lieber mehradrige, funst auch super!
gru8 heinrich
